自动 停 手动转换开关

自动 停 手动转换开关


一、用途

LW21系列万能转换开关适用交流50(或60)HZ,电压至380V和直流至220V的电路作电气控制和热工仪表的过程控制用。


二、符合标准

产品符合GB/T14048.1、GB/T14048.4、GB/T14048.5-2008


三、工作条件

海拔高度≤2000m,环境温度-250C~+500C

空气相对湿度≤90%

安装类别III

污染等级三级


四、分类及主要功能

a.基本型(普通式)

b.开启型组合式

c.防护型组合式

以上三类均具有:定位操作、自复操作

定位—自复操作、闭锁操作、定位—闭锁

自复—定位—闭锁操作等功能。


五、主要技术参数

1、约定发热电流:16A

2、额定电压,交流380V,直流220V。

3、允许正常操作频率为:300次/小时

4、额定绝缘电压:660V

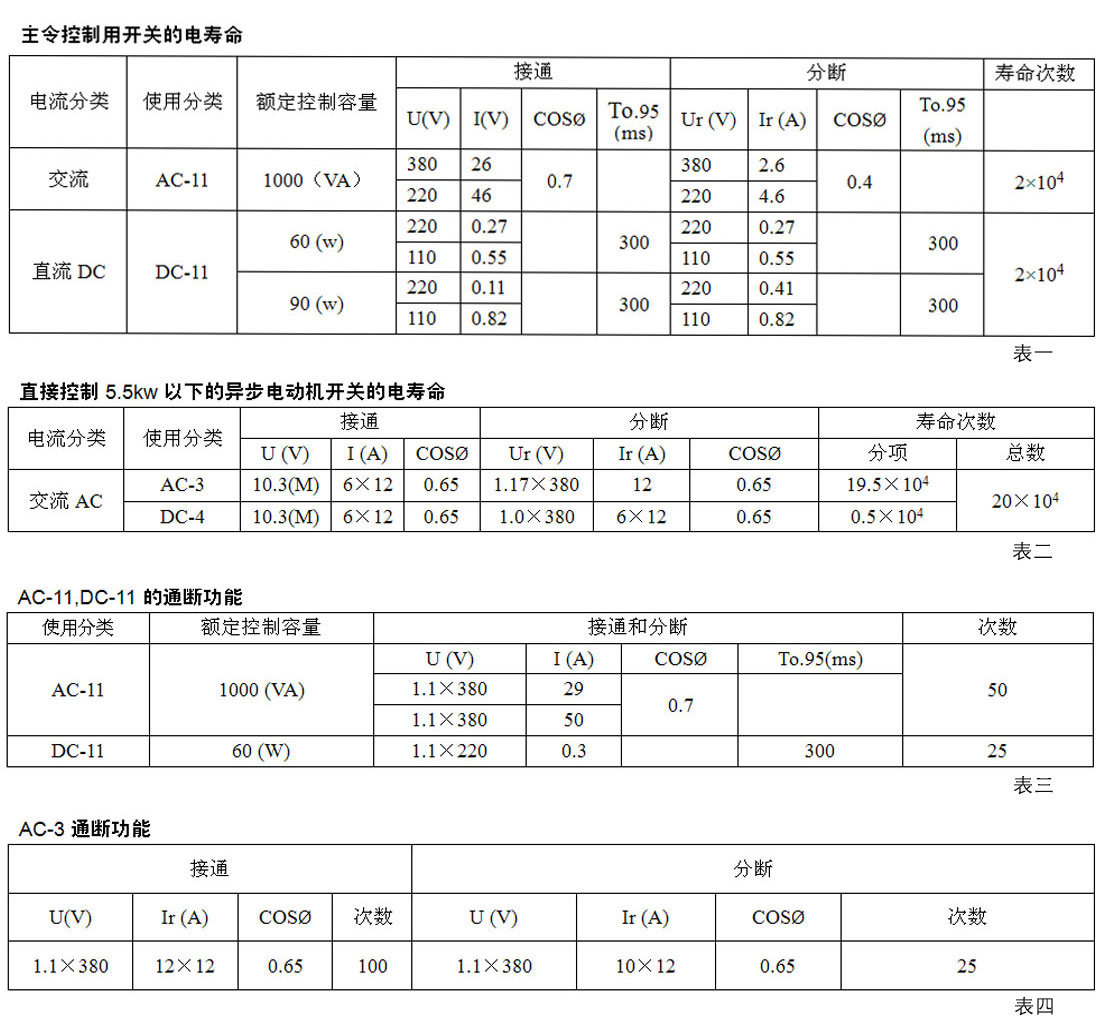

5、开关的电寿命

a、主令控制用开关的电寿命(见表一)

b、直接控制5.5kw以下的异步电动机开关的电寿命(见表二)

6、开关的通断功能:

a、AC-11,DC—11的通断功能(见表三)

b、AC—3通断功能(见表四)

7、机械寿命:100×104次

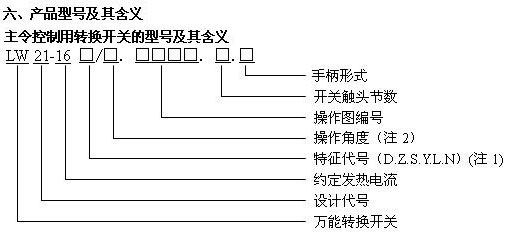

注(1):派生代号一无代号为基本型,定位操作;“D”定位—自复操作;“Z”自复操作;“L”拉出旋转操作;“S”带  钥匙锁操作;“Y”简易锁操作;“N”带红绿灯操作。

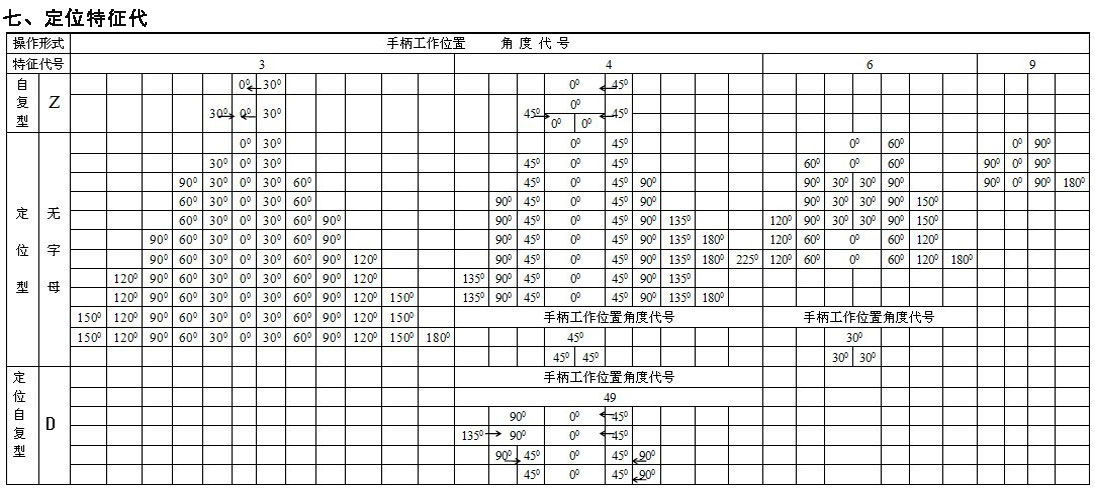

注(2):“3”(30°)、“4”(45°)、“6”(60°)、“9”(90°)、“49”(45°-90°)其中的角度数为转轴每转一次  的角度,多转不限。(45°-90°)表示即可一次转45°,又可转一次为90°。

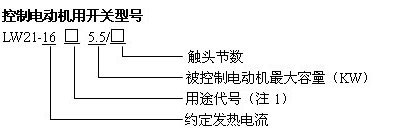

注(1):“Q1”直接启动、:“Q2”电控启动、“N”可逆转换、“S”双速电机变速、“SN”双速电机变速
